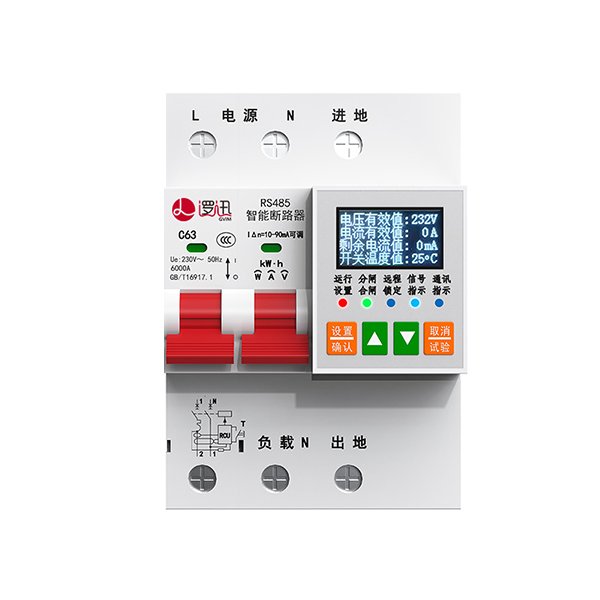

產品簡介：

監控終端是對低壓配電系統(400V)引起的火災、人身觸電、系統故障的(A) (B) (C) (X)對地短路等產生的剩余電流、溫度、電/V 電壓、頻率、功率、電度進行監控報警。剩余電流過大時、溫度過高時、電流過大時，會燒毀電氣設備或者產生熱量和火花導致火災，溫度過高直接可以產生火災。

產品特點：

1、無線遠程聯動，響應快

2、短路、漏電、過載過流等保護

3、報警值和延時報警時間可設值

4、實時顯示剩余電流值、溫度值、電流值、電壓值

　　智慧安全用電監控器適用于學校、文物保護單位、各級醫院、商業綜合體、養老公寓、文娛場所等重要區域

產品參數：

產品介紹(開口式圓形剩余電流傳感器)

開口式圓形剩余電流傳感器對接智慧式用電監控傳感終端，給它采集提供剩余電流信號及數據。

產品參數：

產品介紹(開口式電流傳感器)

開口式電流傳感器，對接智慧式用電安全監控終端，用于測量電流。交流220V、380V供電線路均可應用。開口式互感器可在主電路不斷電的情況下便于安裝。

產品參數：

產品介紹(外置式溫度傳感器)

外置式溫度傳感器，對接智慧式用電安全監控終端使用，測量線路、設備外殼和箱體柜體溫度，測量范圍 45-140℃。

產品參數：

產品尺寸

　　產品尺寸： 130mm*100mm*55mm

產品介紹(電氣指紋技術、阻性負載)

本設備根據電流負載的特性，采用一種基于電力指紋的電器設備識別的技術。首先構建電器設備電力指紋特征數據庫，然后基于此特征庫，采用集成學習的思路和方法訓練得到識別模型，用于識別各種電器設備。設備中的傳感器會實時采集線路中電流數據，通過無線通信與邊緣計算終端主機或者云端平臺進行交互，對比電流特性模型，從而實現對用電設備的識別，對用電行為進行畫像。

同時，設備具備阻性負載分析能力。電路中，如果有電阻電感和電容，但電感和電容配比合適，可以做到電壓與電流同相位，即視為“可以等效為純電阻”，這類負載也稱為阻性負載。通過對阻性負載的分析，可判定出電路中設備的類型。

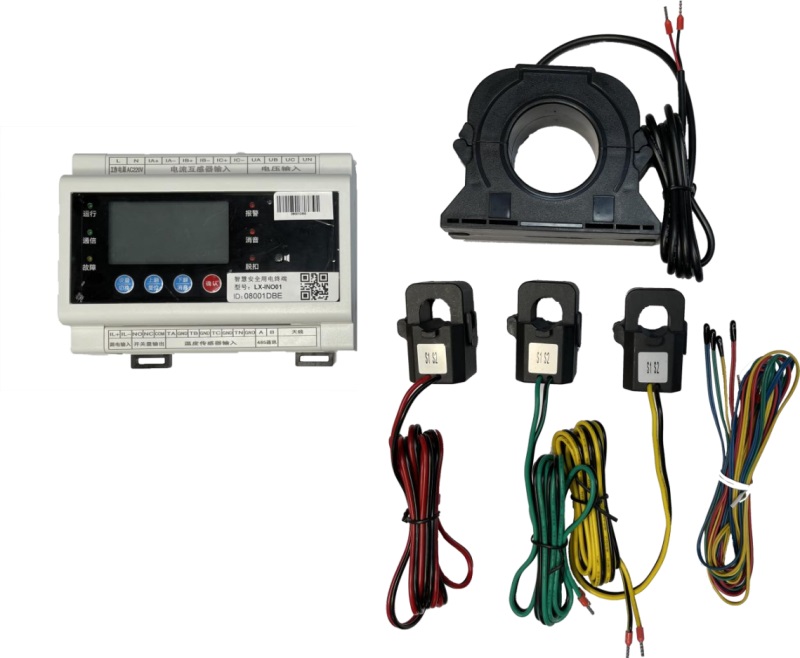

產品總圖：

安全須知：

該裝置必須由專業人員進行安裝，中于不按照本手冊操作而導致的故障，制造商將不承招責任請您在使用裝置前仔細閱讀本手冊，并在使用時務必注意以下幾點:

* 該裝置必須由專業人員進行安裝與檢修

* 在對該裝置進行任何內部或外部操作前，必須切斷電源和輸入信號

* 始終使用合適的電壓檢測裝置來確定儀表冬部位無電壓

* 提供給該裝置的申參數須在額定范圍內

下述情況會導致裝置損壞或裝置工作的異常：

* 輔助電源電壓超范圍

* 配電系統頻率超范圍

* 電流或電壓輸入極性不正確

* 未按要求接線

產品說明：

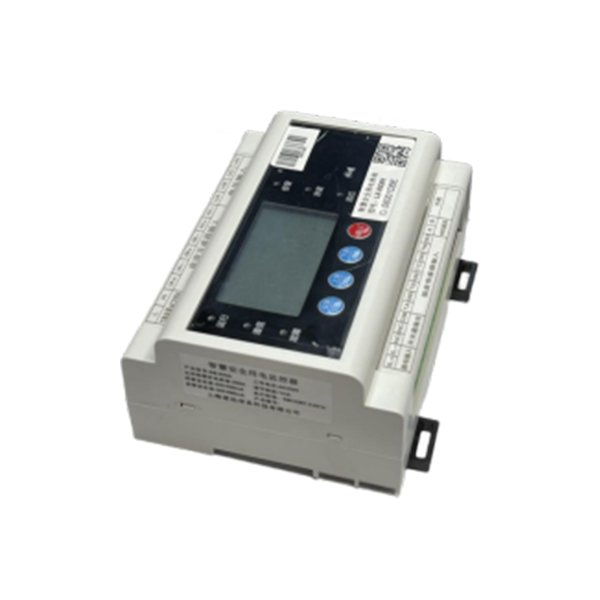

SGE30A系列 智慧用電安全監測裝置可對配電系統的相關參數綜合監控，具備電力監控、能耗監控、電氣火災監控、消防電源監控功能，包含電壓、電流、功率、電能、電力質量參數、漏電、溫度、開關狀態，并支持漏電、溫度、過壓、欠壓、缺相、過流、聯動報警功能，作為一種先進的智能化、數字化的電網監控裝置，可以應用于能源管理系統、配電自動化、智能建筑及智能開關柜中:具有多種接線方式，使用方便，可滿足現場各種要求。

產品功能：

1、 1 路剩余電流監測

2、4 路溫度監測

3、三相電壓

4、 三相電流

5、功率

6、功率因數

7、頻率

8、電能

9、支持過壓、過流、欠壓、漏電、溫度、聯動報警

10、可直接接入 277/480V 電壓，更高電壓可使用電壓互感器

11、對于x/1A或x/5A 電流互感器，其一次值可編程

開關量輸入

儀表最多支持2路開關量輸入。開關量輸入采用干接點輸入方式，用于監測如故障報警節點、分合閘狀態、手車位置、電容補償柜電容投入狀態等，開關量輸入狀態信息可以就地顯示或通過通信接口遠傳。

繼電器輸出

* 儀表最多支持2路繼電器輸出。

* 每路繼電器可在設置菜單中設置工作模式、脈沖寬度，繼電器工作模式有: 遙控、報警、強制閉合、關閉;

* 遙控：通過通信方式接收 PC 或 PLC 命令，繼電器動作或釋放，繼電器輸出支持電平和脈沖方式;

* 報警：當探測器出現報警故障時，繼電器動作:直到所有觸發繼電器報警的條件消失、儀表失申或軟件屏蔽報警功能時，繼電器才釋放:開關聯動表示繼電器跟隨設定的開關量輸入通道動作。

* 強制閉合: 手動閉合繼電器

* 關閉：繼電器處于常開狀態

安裝與接線

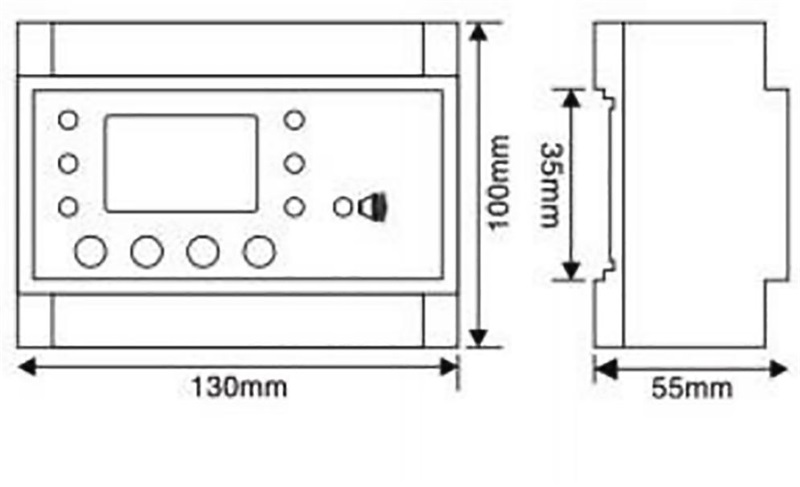

安裝尺寸

安裝方式

標準35mm導軌式安裝。

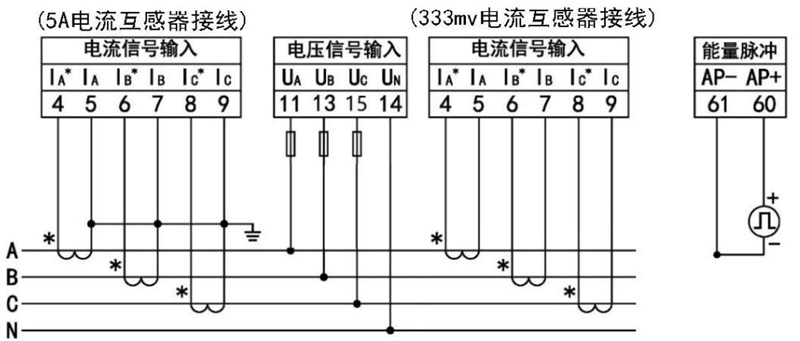

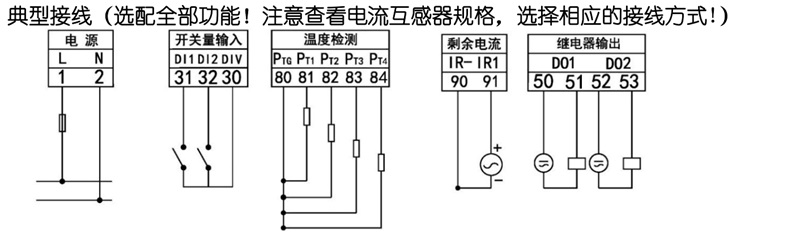

接線

操作

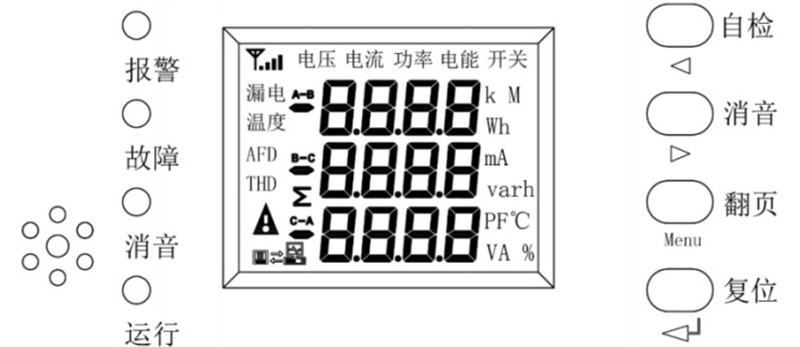

儀表面板全屏顯示信息：

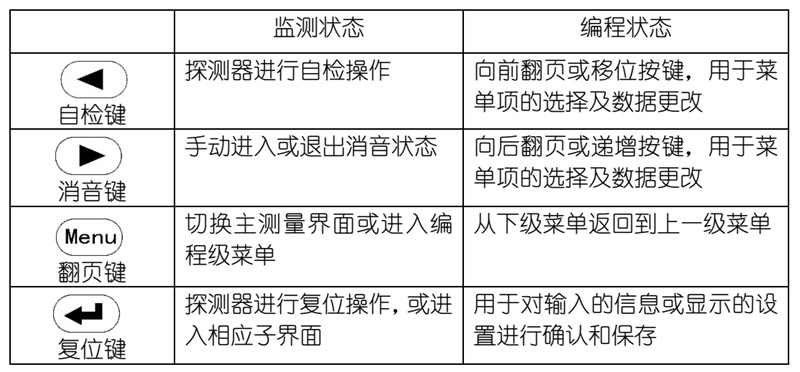

按鍵部分：

顯示

儀表測量顯示界面包括漏電、溫度、電壓、電流、功率、功率因數、頻率、電能、電力質量參、開關狀態等。按翻頁鍵循環切換主測量界面，再按復位鍵顯示當前測量界面下更多內容。下圖以功率顯示界面為例，說明操作方法。首先按翻頁鍵切換到功率測量畫面，然后按復位鍵，)將顯示總有功功率、分相有功功率、總無功功率、分相無功功率、總視在功率、分相視在功率、總功率因數和分相功率因數。按翻頁鍵將切換主測量界面。

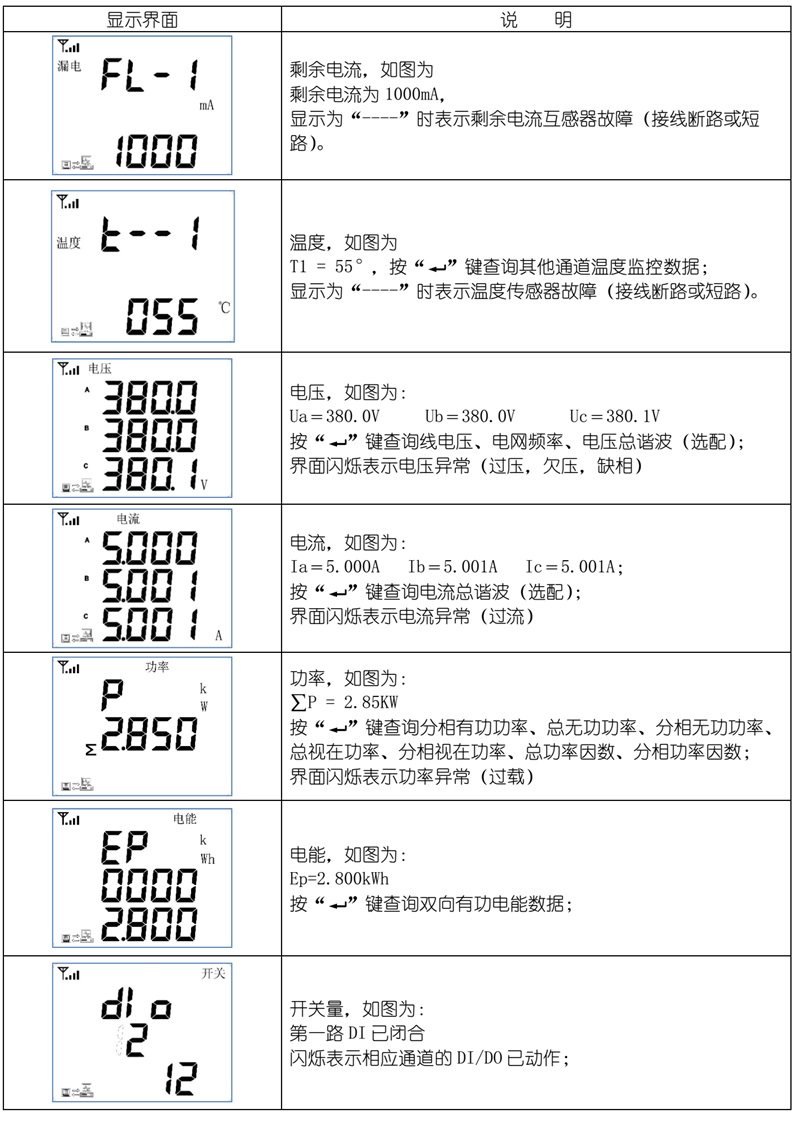

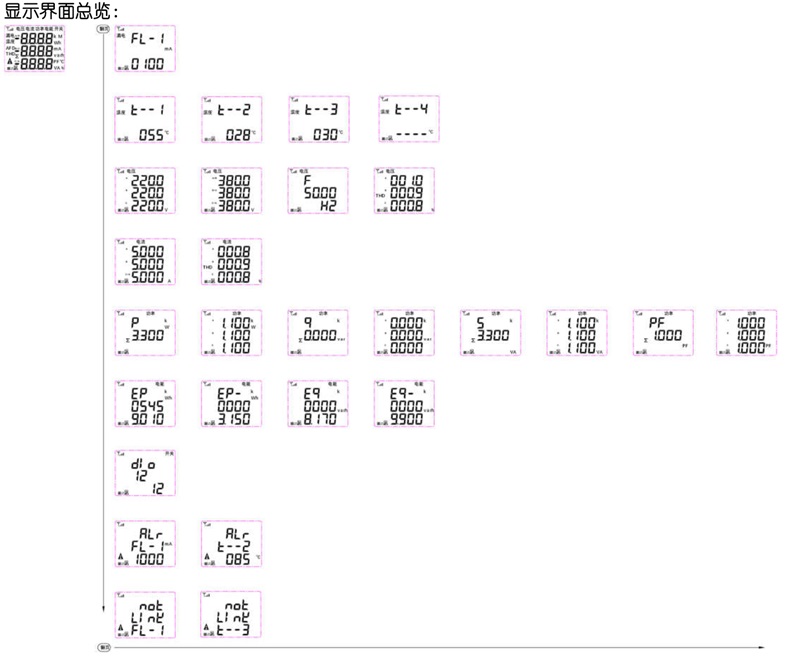

主測量頁面顯示信息如下：

設置

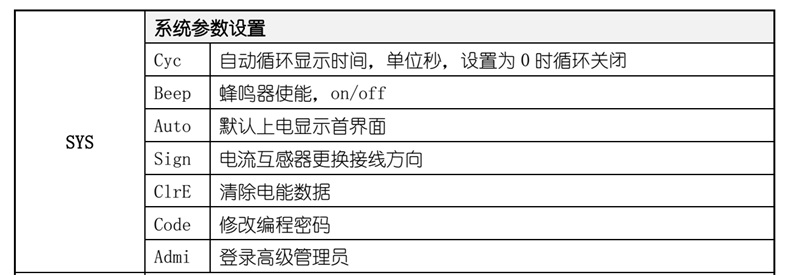

查看系統參數

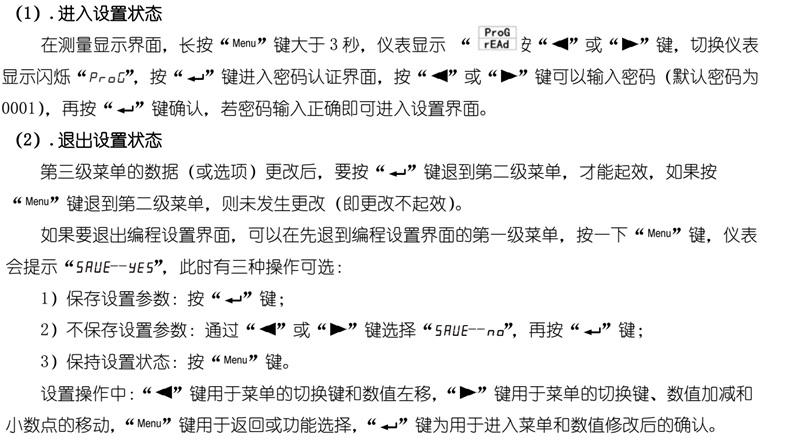

進入和退出設置狀態

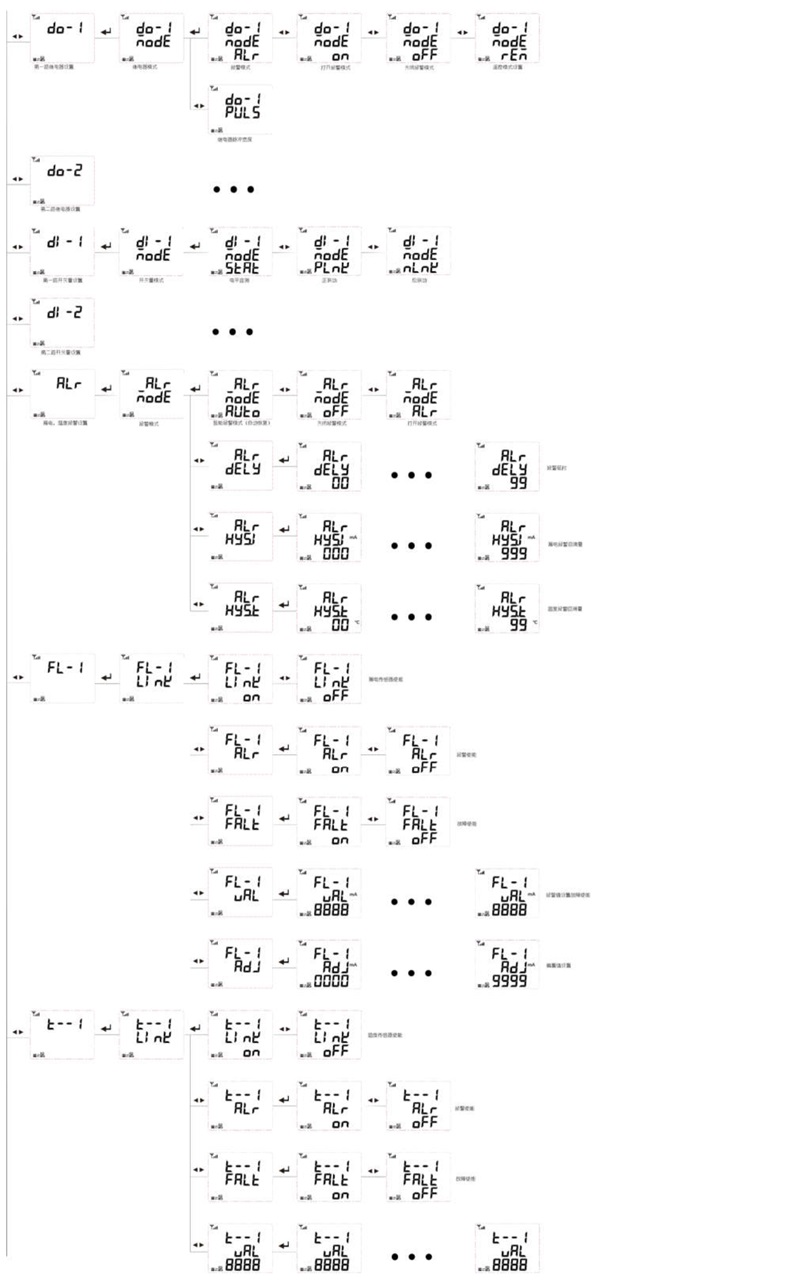

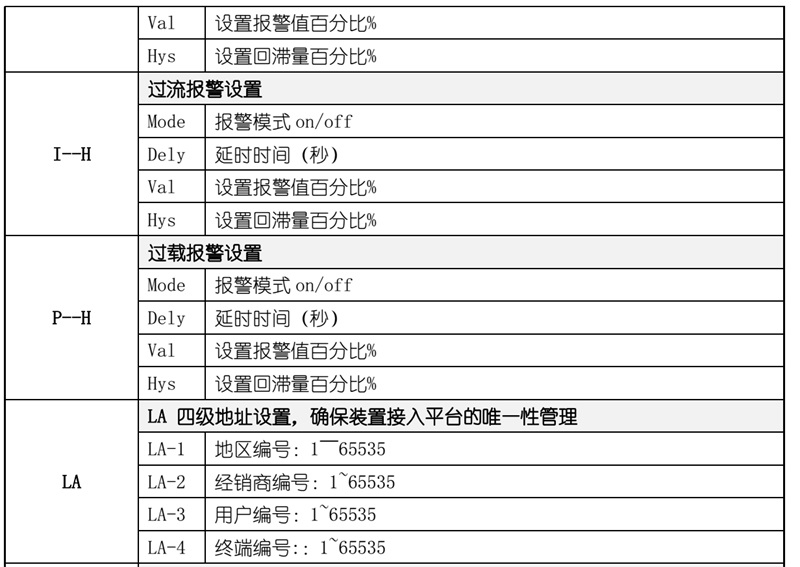

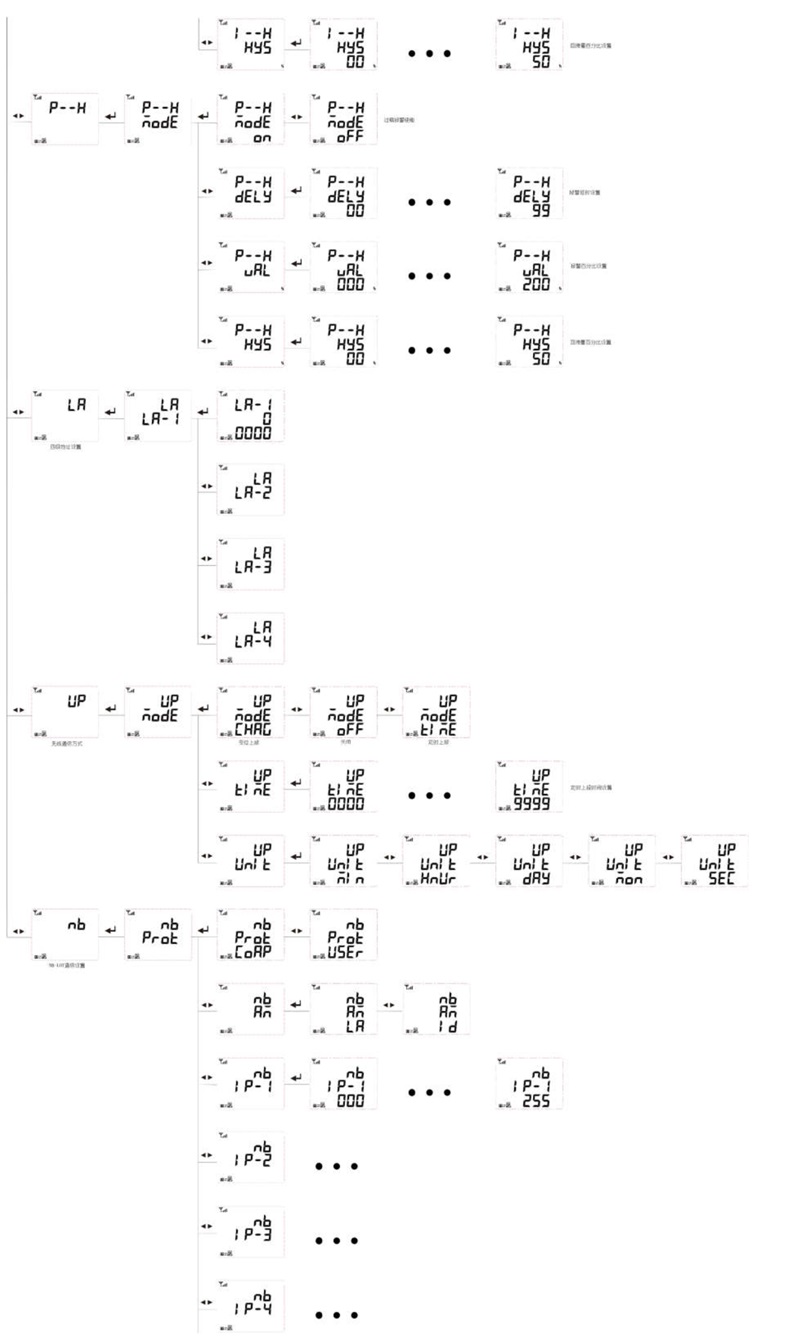

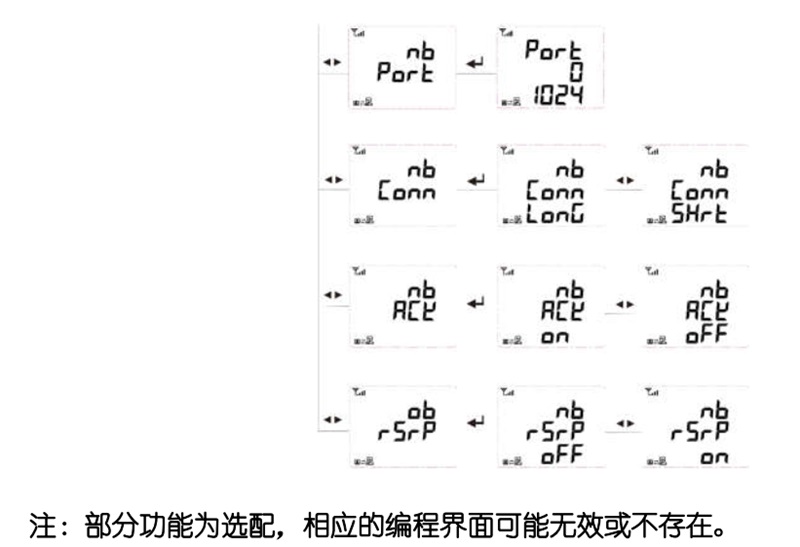

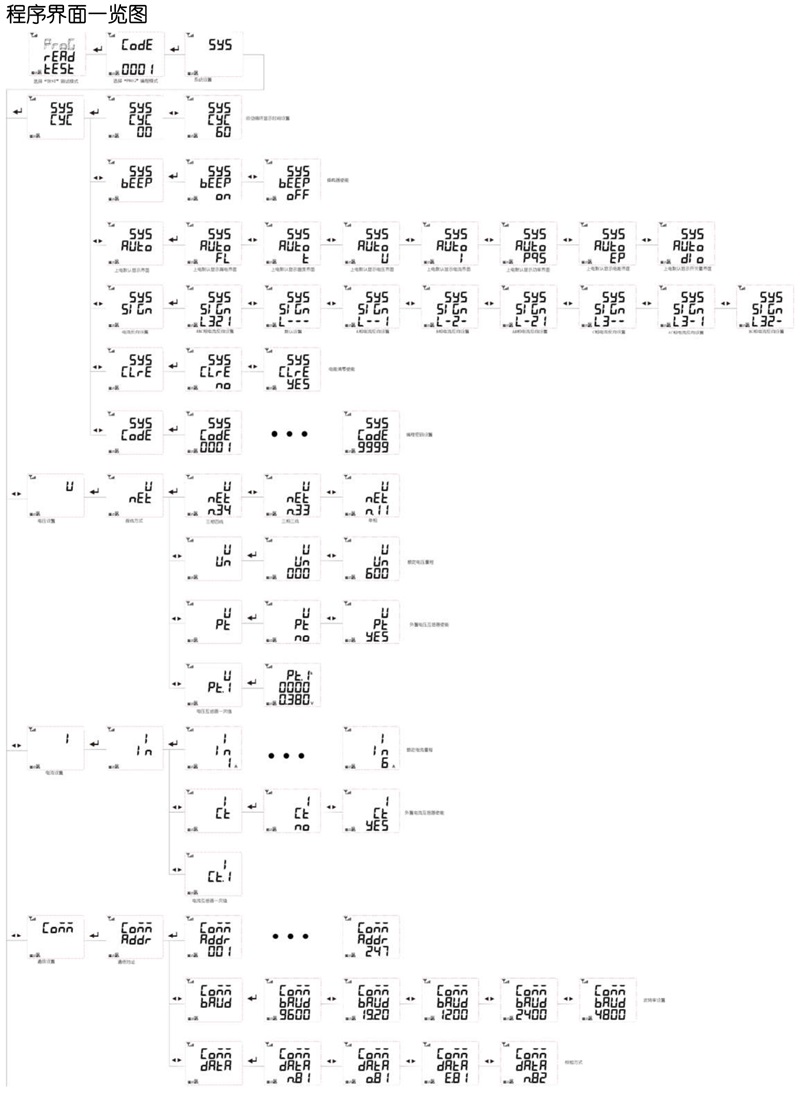

設置菜單總覽

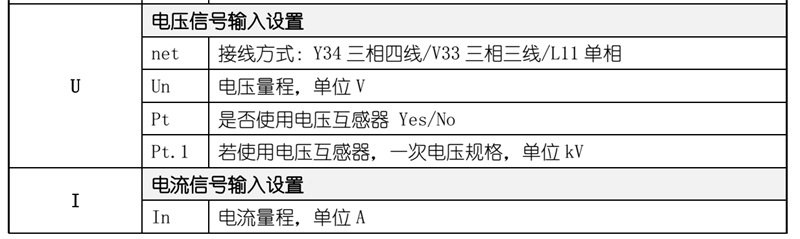

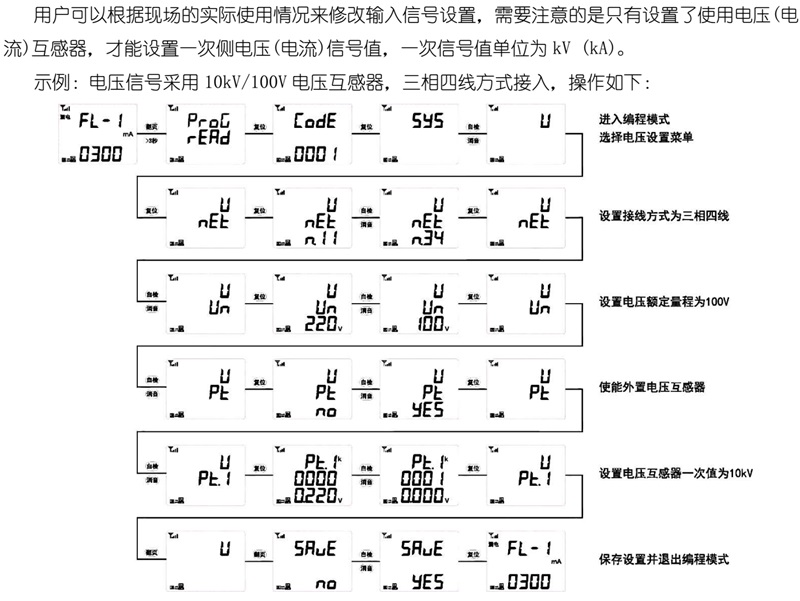

輸入信號設置

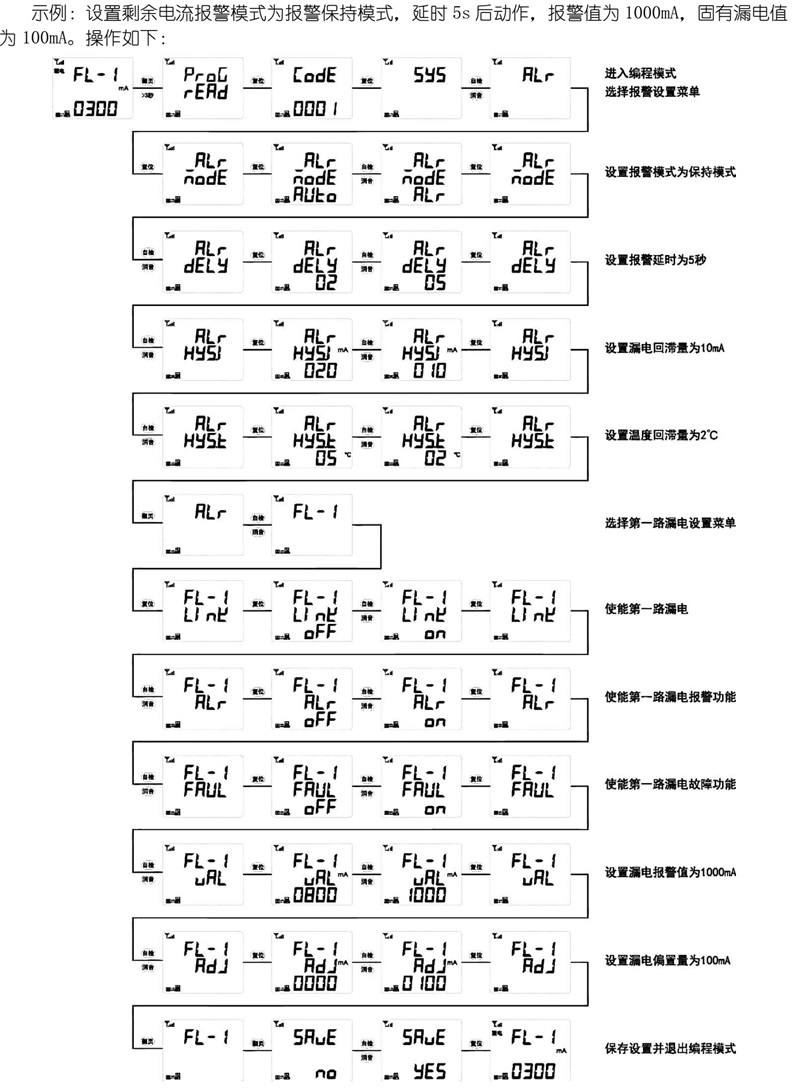

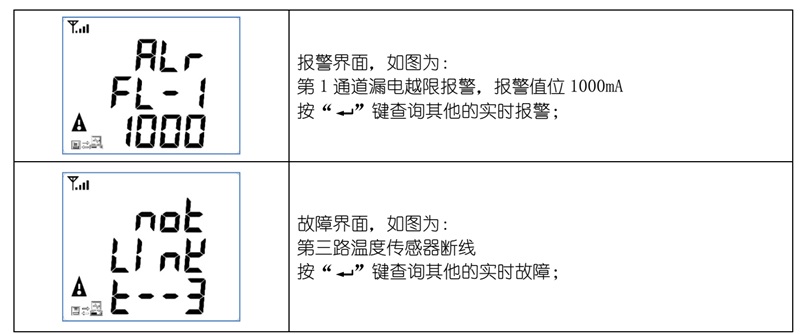

剩余電流報警設置

測試模式

應用場景：

豐富的物聯網生態：
