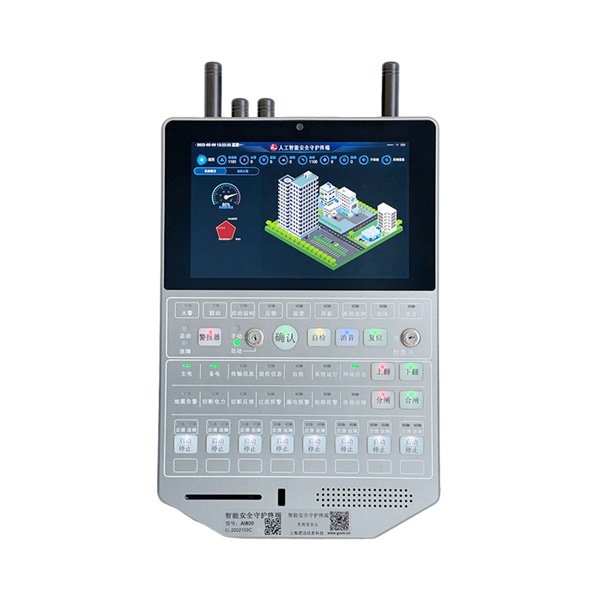

物聯網安全守護終端 AI800

產品簡介：

物聯網安全守護終端(以下簡稱主機)在無線火災報警系統中起到數據集中及命令下發的作用。各報警設備的信息、狀態、報警都通過無線傳輸的方式上報到本設備，供監視人員查看;火警及故障發生時，監視人員使用報警顯示器上的操作鍵向報警區域內其他設備發出“警報”指示，及時廣播火災的發生;火災處理完畢之后或不需要報警時，再通過“消音”、“復位”操作停止報警。主機可通過有線(以太網)或無線(4G、WIFI 等)傳輸的方式將其收集到數據上傳至云端服務器，供客戶端遠程查看。

另外主機還有地震預警、聯動控制、用電安全、直啟控制、數字孿生(平板、手機端映射)等功能。

產品特點：

1、無線通信制式（可選其一）：SmartNode 低功耗窄帶局域網、NBIOT 低功耗窄帶廣域網、4G cat1 低功耗低速率寬帶網

2、多傳感器組合工作，智能邊緣算法：最多4種氣體組合檢測溫度、濕度3、主動吸氣采樣，渦輪連續大于10萬小時

4、傳感器壽命大于5年

4、 AC 85~240V供電，自帶12小時備用充電電池

5、工業級

產品參數：

傳感器單元

物聯網單元

其他參數

設備示意圖：

殼體尺寸：長125mm*寬100mm*厚52mm

產品各部位說明

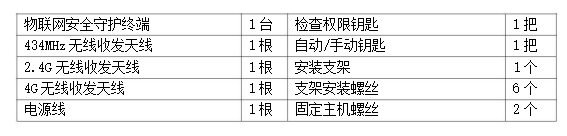

產品清單

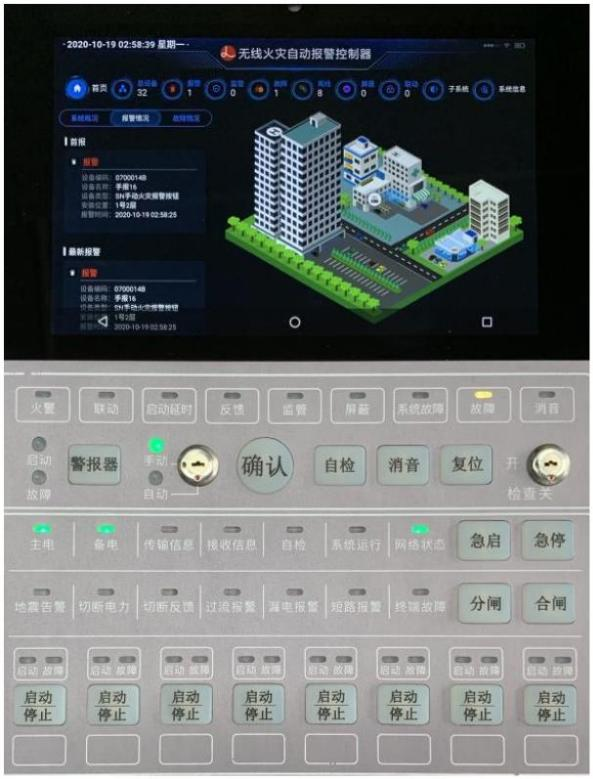

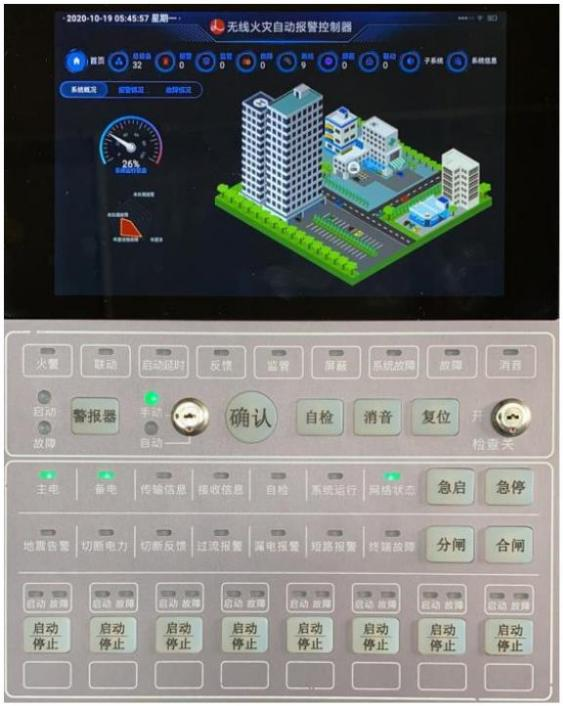

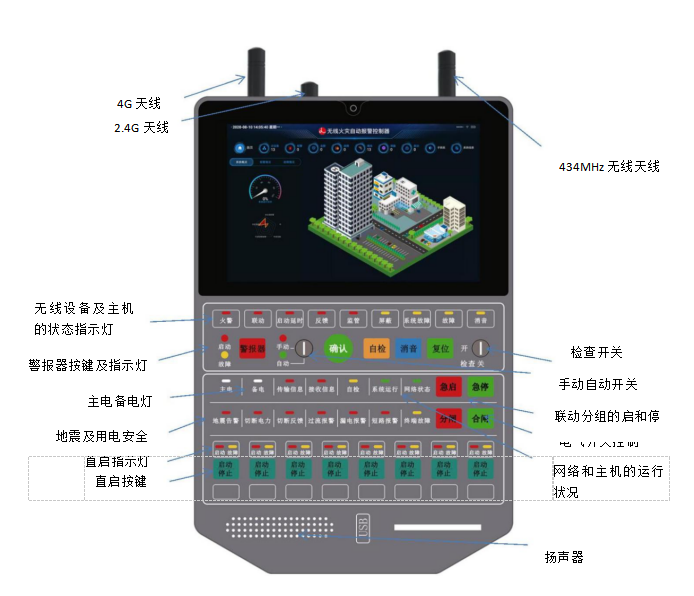

外部結構

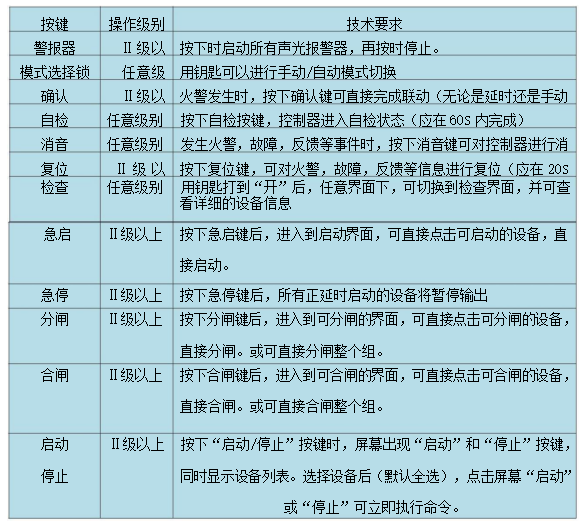

各部位名稱及功能

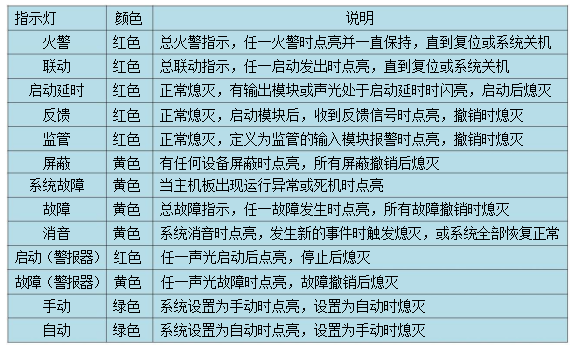

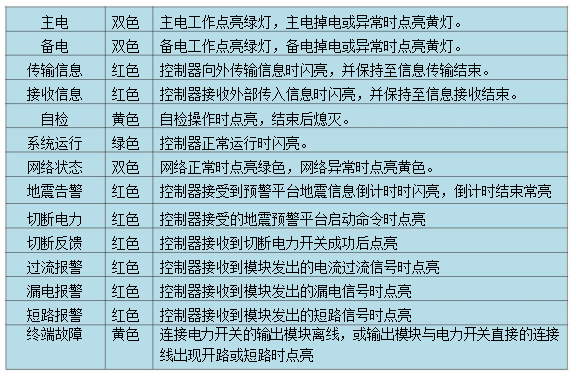

指示燈說明

屏幕操作說明

注：主機可通過 4G、WIFI、以太網及 RS232/RS485 等多種方式將數據輸出至服務器或其他設備，用戶可根據實際需求選擇輸出方式。

安裝場所要求

安裝在有人值班的場所，如小區物業、監控室或消防控制室;

安裝位置附近要有使用 24 小時不間斷 220V 交流電源;

安裝位置避免陽光直射，避免重灰塵;

安裝高度建議為 1.5m 至 1.7m;

距離產生強電磁場的設備至少 10 米以上。

安裝方法

安裝工具的準備

沖擊鉆(帶? 6mm 的沖擊鉆頭)、十字螺絲刀、卷尺、鉛筆

固定主機

選取合適安裝位置后，將安裝支架水平放置在墻上，用筆畫出 6 個安裝孔的位置;

用沖擊鉆在墻面打孔，孔距深度 30mm，打入膨脹管;

用支架安裝螺絲將安裝支架固定在墻上;

將主機掛在安裝支架上，并用主機安裝螺絲將主機固定在安裝支架上。

連接網絡連接線

若報警顯示器與數據服務器之間為有線網絡連接，需要將網線一端連接到主機的以太網端口，另一端連接到計算機。不需要此項功能則不連接。

RS232/RS485 接口輸出

如果需要此種方式，則連接串口線到相關設備。

打開備電開關主電開關

主備電開關初始狀態為關閉(O),按下(I)端將開關打開。

連接天線

根據天線上的標簽，分別將 4G 天線、2.4G 和無線 434 天線連接到對應的接口上。無線 434 有膠棒和吸盤兩種天線，根據實際需要自行選擇。

使用前的準備

主機配置

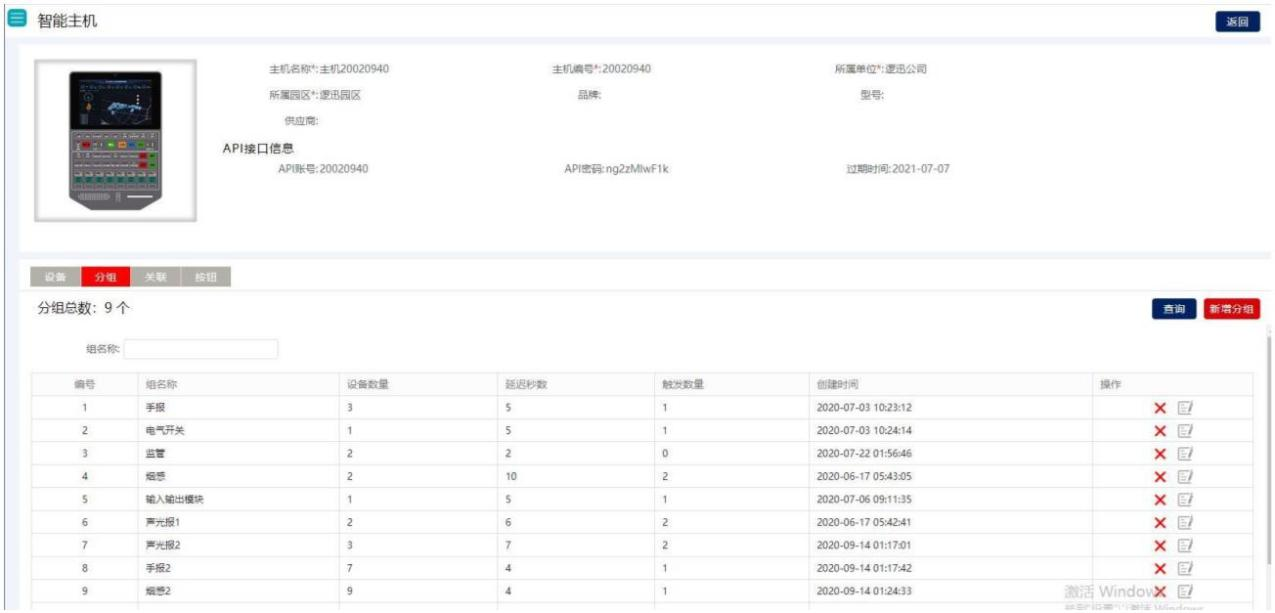

在 https://www.safecld.com/網頁上登錄平臺賬戶，對主機、聯動設備、主機賬戶、設備分組以及關聯關系進行配置

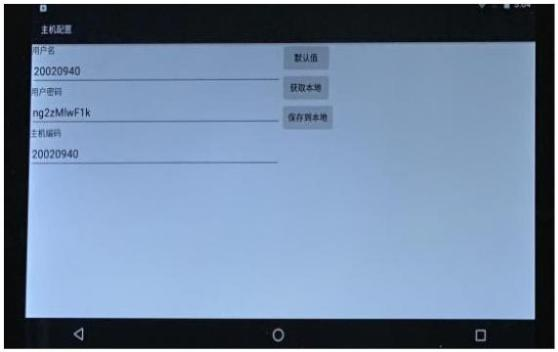

主機賬戶登錄

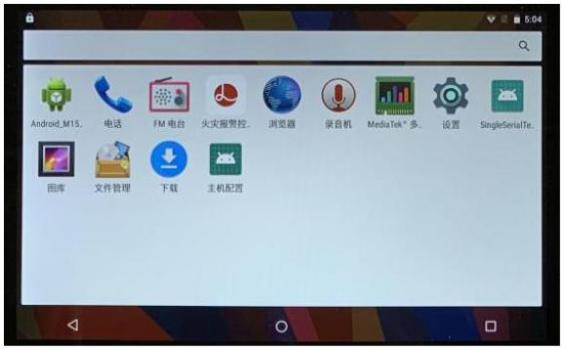

打開主機，選擇主機配置 APP 進行主機賬戶密碼登錄，如下圖

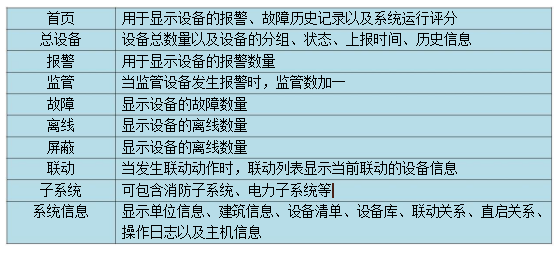

APP 菜單說明

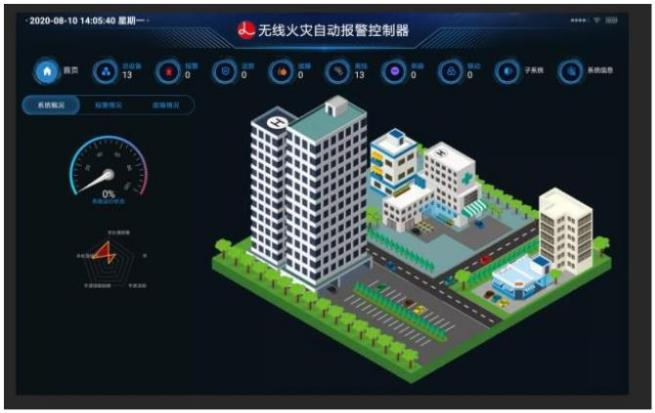

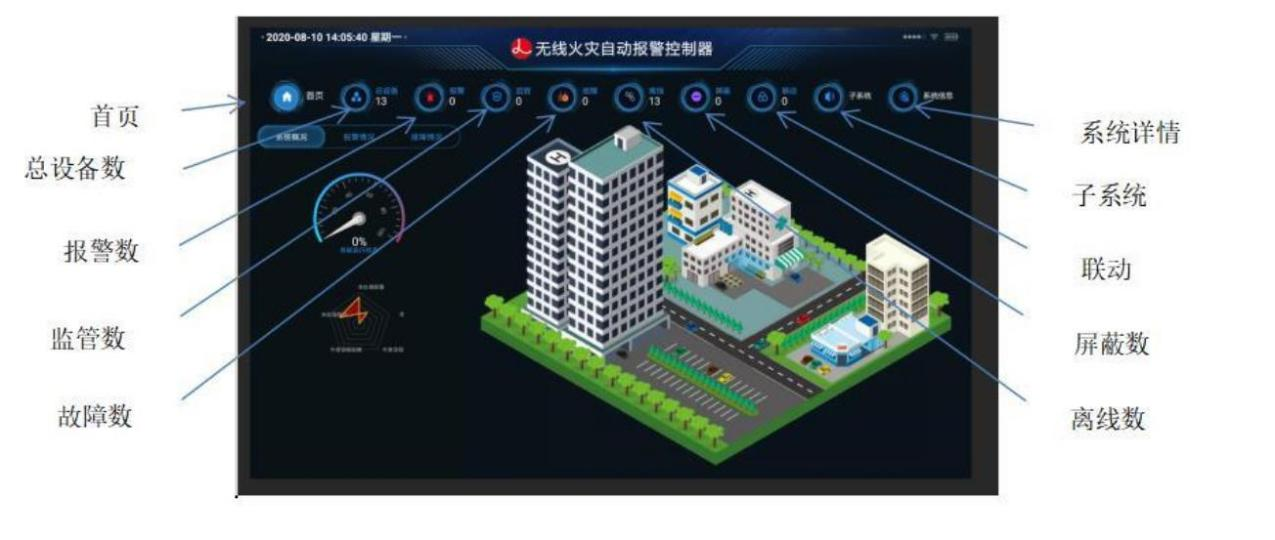

APP 首頁說明

首頁顯示園區圖、設備故障情況、設備報警情況以及系統等概括;

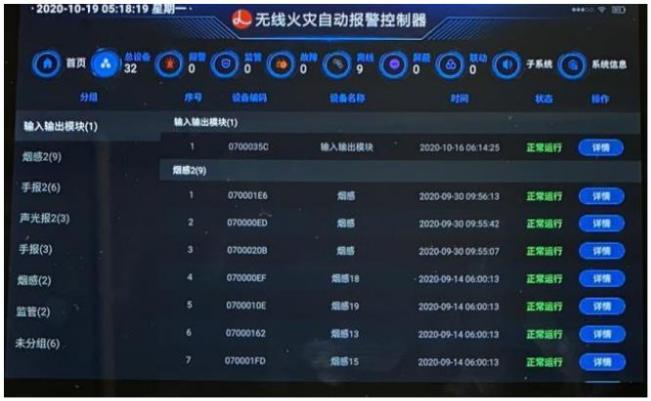

總設備

該項為火災報警系統中所有設備的基本信息列表。包括設備的信號、狀態、設備 ID、位置以及分組情況。

詳情

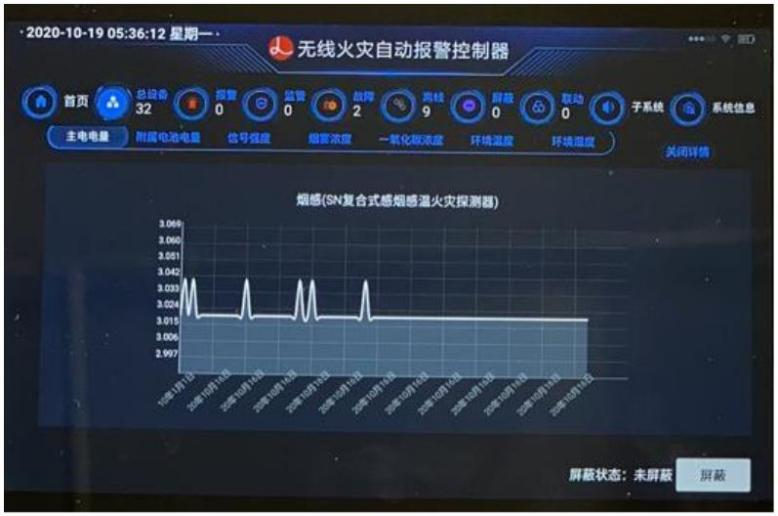

該項可查看設備的歷史故障、報警信息、當前狀態、電池電壓以及信號強度。

設備屏蔽

當某設備故障待維修或更換期間，為避免頻繁接收故障信息，可對該設備進行屏蔽，設置屏蔽后該設備發出的報警不會顯示在顯示屏上，且從主機發出的動作指令對該設備無效。

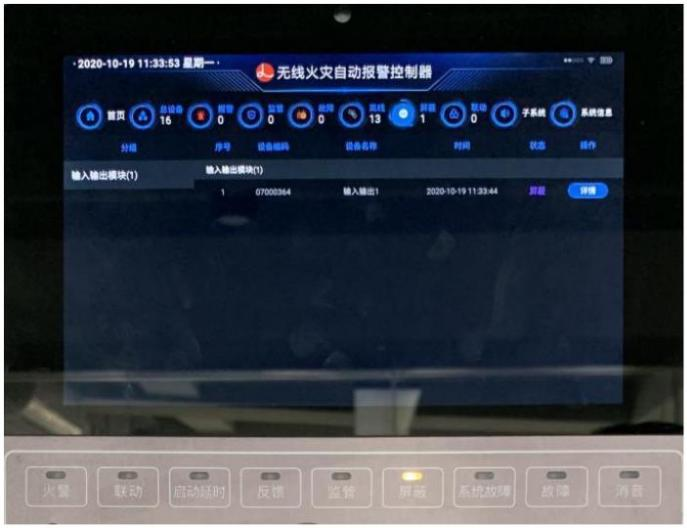

屏蔽方法：點擊總設備菜單-點擊需要屏蔽設備的詳情-下滑到右下角如下圖所示，點擊屏蔽即可

工作狀態及使用方法

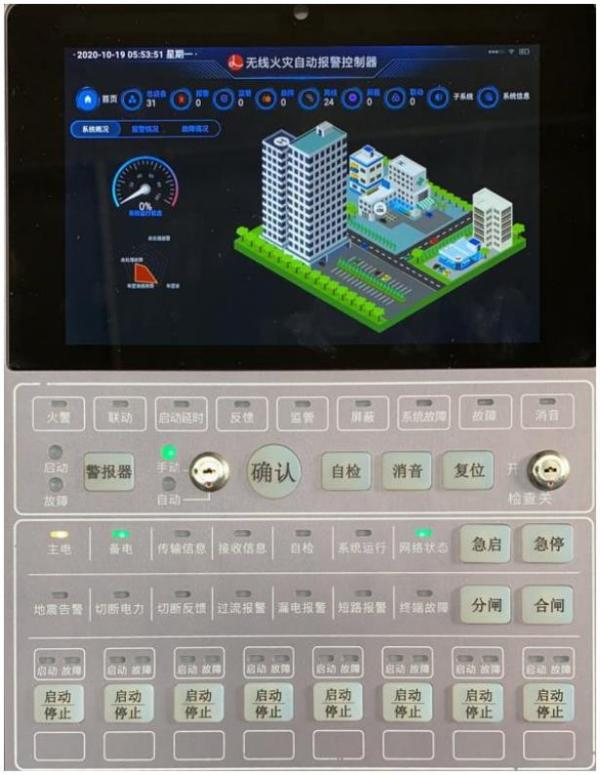

正常監視狀態

當主機處于正常運行情況下，主電、備電、網絡指示燈正常，系統運行指示燈慢閃;

故障報警狀態

報警顯示器主電源故障

主電源故障后，系統將自動切換到備用電源供電。此時“主電源”燈為黃色，“備用電源”燈為綠色。

注意：因備用電池使用時長有限，主電源故障須及時處理并恢復。

報警顯示器備用電源故障

備用電源故障時，“備電”指示燈為黃色。

注意：備用電池故障報警，請及時通知相關人員檢查更換。

外控設備故障報警

系統中其他設備故障時，“故障”指示燈亮，顯示屏故障一欄顯示故障數量以及設備故障詳情，同時揚聲器發出“有設備故障，請檢查”的語音提示。

若有多條故障信息，無法全部顯示，可通過詳情查詢。

設備故障類型如下：

注意：設備故障報警后，請及時聯系維修人員進行檢查。不應私自拆卸故障設備。

故障恢復后的狀態

設備故障恢復以后，主機接收到故障解除消息后，主機狀態如下：

若所有的故障均解除，則“故障”指示燈滅;顯示屏上“故障”數量為 0;

屏蔽狀態

若確認某設備故障，待維修或更換期間，為了避免主機頻繁接受該設備上報的故障信息，可以將該設備屏蔽。操作方法見 5.3.節“設備屏蔽”。屏蔽后的狀態如下：

顯示屏上“屏蔽”數加 1;

故障報警信息不會顯示在顯示屏上，也不會有報警音提示。

若要查看故障信息，可通過設備詳情查看。

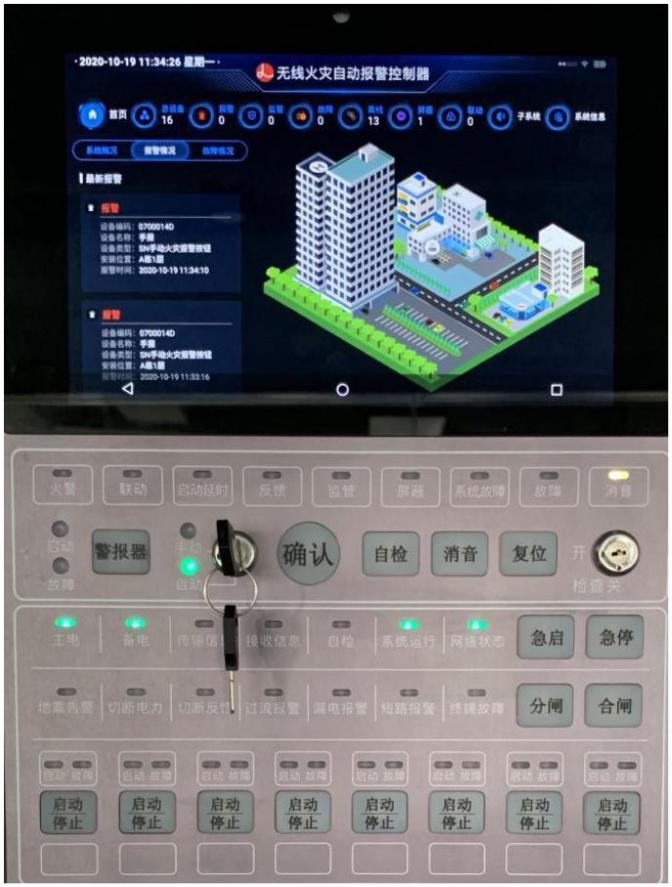

火災報警時的狀態及操作

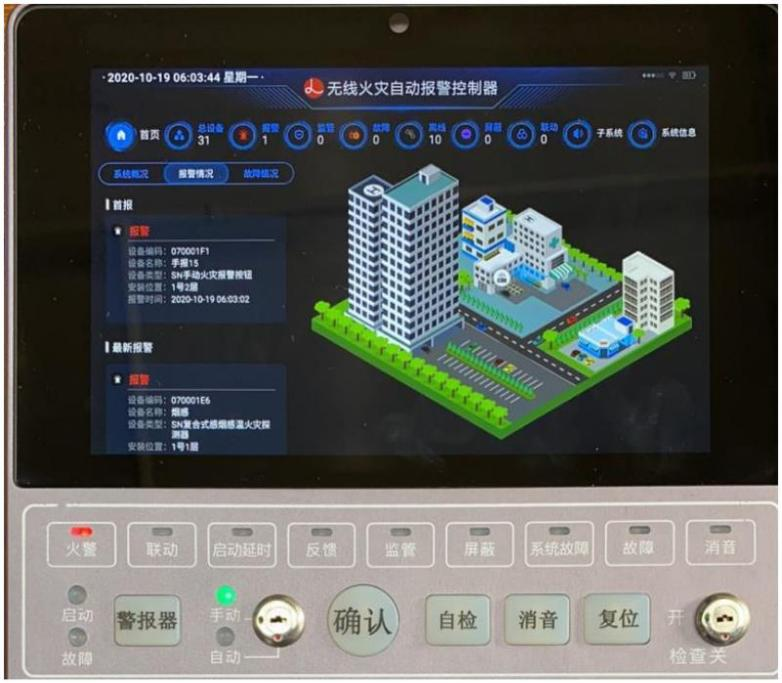

探測器報警

當感煙探測器探測到煙霧發生報警時，報警顯示器狀態如下：

“火警”指示燈亮;

顯示屏顯示火警首要報的時間、設備 ID 和設備安裝位置，屏幕統計“火警”數量變?yōu)?1;

報警顯示器播放語音提示“有設備報警，請到現場確認”。

若后續還有新的火警信息上報，顯示屏顯示多條火警信息，同時統計“火警”數量增加。

本產品遵從火警優先原則，在多種狀態下，例如故障和火警同時發生，報警顯示器優先顯示火警信息。故障信息可在歷史信息中查看。

聯動操作

同一報警分區可設置的兩個或兩個以上(可設置)報警才能確定報警時應滿足以下條件：

當接收到首要火警信號時，控制器發出報警聲響，但不輸出聲光和聯動信號。

在 60S 內，接收到同一區后續任一火警信息時，控制器應立即進入到正常報警狀態，并啟動警報器和啟動相應符合聯動條件的模塊。(當處于自動擋時，自動啟動聲光報分組;手動擋時需要按“確認”進行觸發;)

接收到首要個報警信號后，在 30 分鐘內，仍未收到后續的報警信號時，控制器應對首要個報警信號進行自動復位。

聯動可以進行延時操作，延時時間可在云端進行更改

消音操作

現場火災處理后，或者火災處理過程中不需要主機繼續發出報警音時可進行消音處理。

按下“消音”按鈕：

“消音”指示燈亮;

主機的報警音停止。

注：消音后若有后續的報警信息上報，主機會繼續發出報警音。

復位操作

滅火后，需要對系統復位，使系統重新進入監視狀態。

按下“復位”鍵：

系統故障指示燈亮;

報警區域內所有的報警設備停止語音報警;

系統開始復位，主機播放語音提示“復位完成，系統運行正?！?/span>

注意：復位完成后短時間內，主機可能無法接收到報警信息。因此請確認火災已經撲滅后再進行復位操作。

系統的調試

火災報警區域內所有的設備安裝完成之后，需要對整個系統進行測試驗收，方可投入正常使用?；蛘叨ㄆ诘南姥萘暎瑱z查系統各設備是否正常工作。

主機查看設備的信號及狀態

進入總設備，核對列表中顯示的設備是否與實際安裝的一致。并檢查各設備的狀態是否處于“正常”，信號狀態是否大于 30%。

其他設備接收到主機發送信號

通過使用測試軟件或手持機測試待測設備收到的主機發送的信號強度。信號強度大于30%，說明信號良好，可較好地接收主機發送的指令。

煙熏無線火災感煙探測報警器

用煙器熏無線火災感煙探測報警器的進煙口(假設為 101 室報警器)，報警器發出“發生火災，發生火災”的語音報警;

無線報警顯示器的顯示屏出現報警信息，“火警”指示燈亮，同時報警顯示器發出“有設備報警，請到現場確認”的語音提示;

若配置了手機短信接收，則對應手機上收到報警信息;

若打開了云端，監視計算機顯示屏上報警數+1，同時出現報警提示信息，電腦音箱發出“設備報警，請到現場確認”的語音提示。

按下無線報警顯示器“警報”鍵

按下主機 “警報器”鍵后并啟動，“聯動”指示燈亮，與警報器關聯的聲光報警器發出聲光報警。

注意：實際應用情況下，接到火警時一定要得到現場確認后，才能按動“警報”鍵啟動聲光報警器。聲光報警器只能持續響應 30 分鐘時間，每次啟動之后，一定通知供應商更換電池，以保證下次報警的時長。

按下無線報警顯示器“消音”鍵

主機停止語音報警。

按下無線報警顯示器 “復位”鍵

所有的設備停止報警;

主機重新啟動，進入監視狀態;

監視軟件上所有設備顯示狀態恢復到初始狀態。

以此類推，對所有的報警設備(感煙探測報警器、手動報警器)觸發報警

按照 7.3.到 7.6.的順序操作一遍，驗證系統是否正常工作。

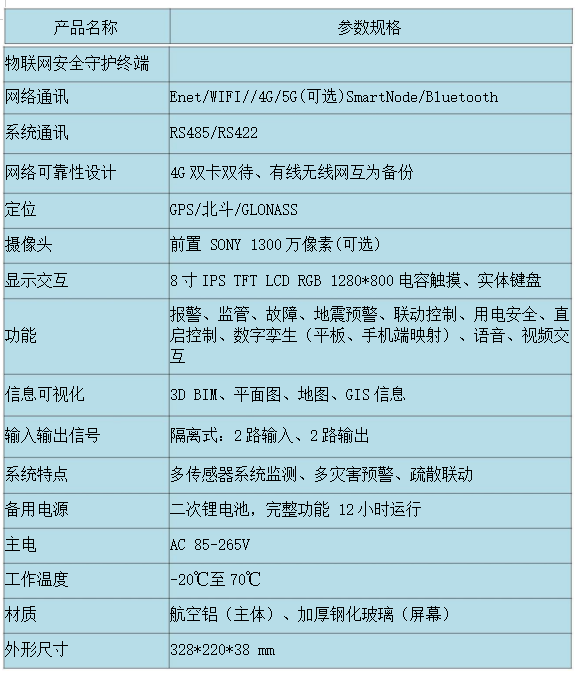

產品規格

售后服務

本產品資料只供參考。

產品細節的變更請及時參閱新文檔，或請向本公司確認。

實際功能的實現需由專業人員對產品進行適當的調試。有不清楚之處請與本公司或代理店聯系。
